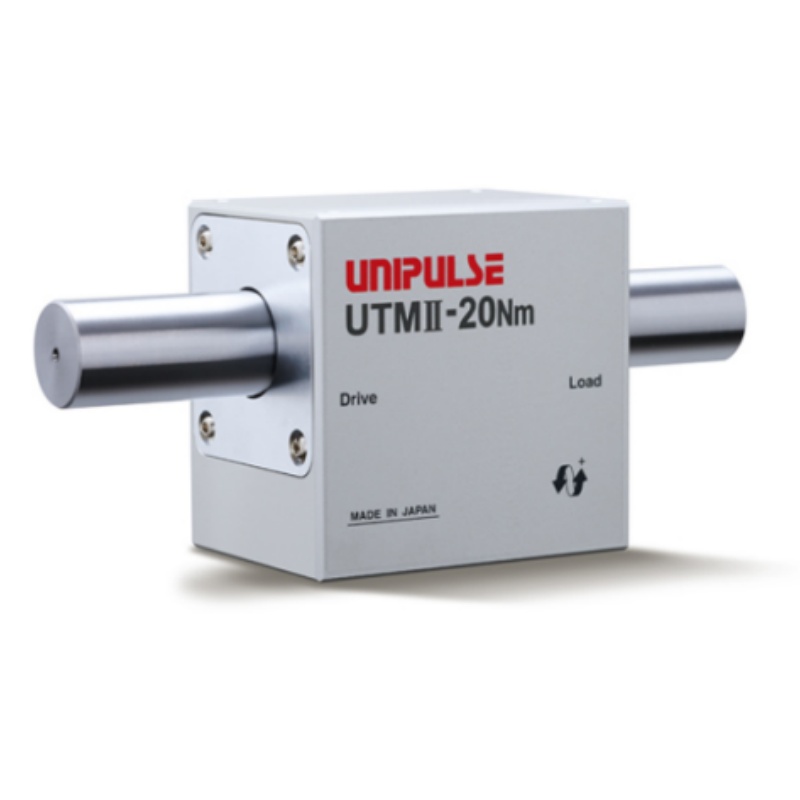

UTMⅡ/UTMⅡ(R) - 旋轉扭矩傳感器
產品型號：UTMⅡ/UTMⅡ(R)
產品品牌：UNIPLUS
產品簡介：
非線性0.03%、穩定性好
備有1/10000的分辨率，并實現零點穩定。
非接觸式、無需電刷更換
沒有電刷等接觸部分，不需要定期維護和更換零件。
允許轉速范圍 25000 rpm（0.05 ～ 10Ｎｍ）
起動扭矩小
起動扭矩非常小，只有0.00001 Nm（UTMⅡ-0.05Nm）
扭矩值±5 V電壓輸出
同時檢測扭矩和轉速
UTMⅡ/UTMⅡ(R) - 旋轉扭矩傳感器
?一、基礎參數?
?測量范圍與型號?
微小扭矩：0.05Nm、0.1Nm、0.2Nm、0.5Nm、1Nm、2Nm、5Nm、10Nm
中高扭矩：20Nm、50Nm、100Nm、200Nm、500Nm、1000Nm、2000Nm、5000Nm、10000Nm?
?全量程覆蓋?：0.05Nm 至 10000Nm，按需分檔。
?型號標注?：
UTMⅡ-[量程]Nm（例：UTMⅡ-100Nm）??機械結構?
?尺寸與軸徑?：
?連接選項?：標配無鍵槽，部分型號可選旋轉編碼器或鍵槽（如5Nm–10Nm）?
?二、電氣與性能特性?
?電氣參數?
模擬輸出：±5V DC（負載電阻≥2kΩ）?
脈沖輸出：1轉/4脈沖（開路集電極，額定DC 30V/10mA）?
?電源?：DC 24V ±15%，功耗≤150mA?
?輸出信號?：
?通信接口?：RS-232C（需適配儀表如TM301/500）?
?關鍵性能?
高轉速型號：25,000 rpm（0.05Nm–10Nm）?
低轉速檢測：小0.25Hz（15rpm）?
?精度?：非線性誤差≤0.02% FS，溫漂≤0.01%/℃?
?響應頻率?：1kHz（扭矩信號），脈沖輸入支持50kHz?
?過載能力?：允許500% FS瞬時過載?
?轉速范圍?：
?起動扭矩?：低0.00001Nm（0.05Nm型號）?
?三、環境與功能?
?環境適應性?
工作溫度：-10℃ ~ +50℃?
防護設計：非接觸式無滑環結構，免維護?
?高級功能?
峰值保持、波形分析（需TM500儀表）?
SD卡存儲、報警輸出（過載/量程異常
?多參數同步?：實時測量扭矩、轉速、機械功率?
?數據擴展?：峰值保持、波形分析（需TM500儀表）?
SD卡存儲、報警輸出（過載/量程異常）?
