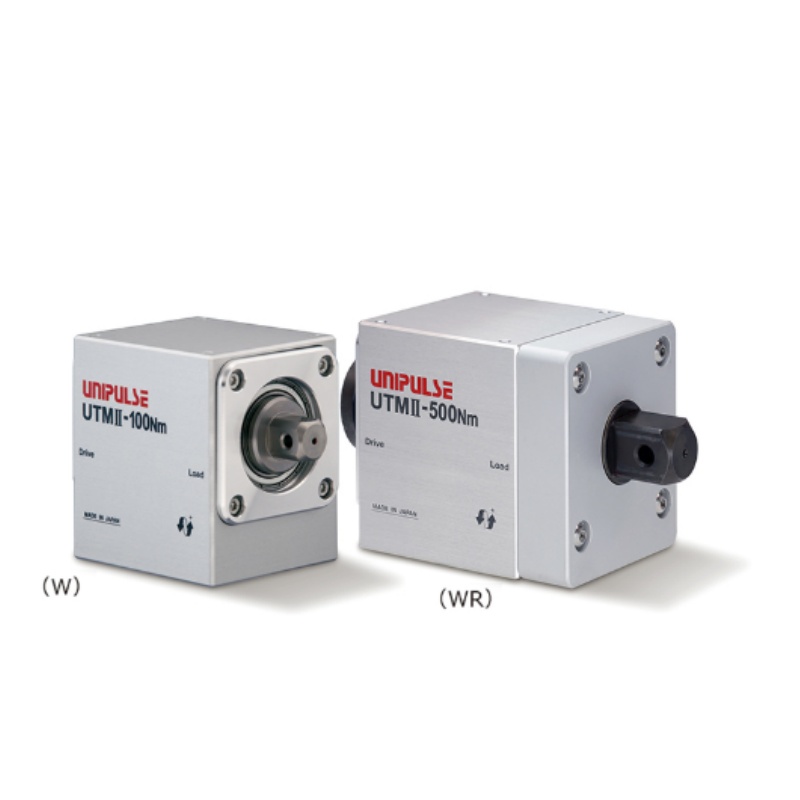

UTMⅡ(W)(WR) - 四方頭軸型扭矩傳感器

?一、型號定義與適用范圍?

1. ?型號區分?

• ?UTMⅡ(W)?：基礎四方頭軸型，專攻扭矩測量

• ?UTMⅡ(WR)?：增加旋轉編碼器選件，同步測量?扭矩+角度

• ?型號標注?：UTMⅡ-[量程]Nm(W) 或 UTMⅡ-[量程]Nm(WR)（例：UTMⅡ-100Nm(W)）?

2. ?量程范圍?

   型號	覆蓋量程
   標準四方頭軸	10Nm、20Nm、50Nm、100Nm、500Nm

   ?? ?限制?：不適用于氣動扳手（沖擊式工具）扭矩測定?


?二、機械與電氣特性?

1. ?機械設計?

• ?軸頭結構?：四方頭軸設計，直接適配扳手、螺絲刀等緊固工具接口?

• ?核心優勢?：非接觸式無滑環，免維護，無電刷磨損風險?


2. ?電氣參數?

   參數	數值
   電源輸入	DC 24V ±15%
   消耗電流	≤150mA
   模擬輸出	±5V DC（負載≥2kΩ）
   脈沖輸出	1轉/4脈沖（開路集電極）
   過載能力	500% FS瞬時過載
   工作溫度	-10℃ ~ +50℃	?

?三、性能與功能亮點?

1. ?動態測量能力?

• ?響應頻率?：1kHz，支持高速扭矩變動捕捉（如螺絲擰緊過程瞬態分析）?

• ?角度同步?（僅WR型）：通過旋轉編碼器實現扭矩-角度曲線實時生成，用于擰緊工藝質量控制?

2. ?便攜式應用?

• 扭矩峰值保持

• 角度對應扭矩波形顯示

• 現場校準數據存儲?

•


• ?配套儀表?：專用便攜儀表TM400，支持：

  扭矩峰值保持

• 角度對應扭矩波形顯示

• 現場校準數據存儲?

•
